镁合金轮毂螺栓连接的电偶腐蚀行为

收藏邀请

环境污染和能源短缺促使日益发达的汽车工业大力推进构件轻量化，镁合金是最轻的结构材料之一，构件采用镁合金制造可以在减重的同时不降低结构强度，受到汽车工业的青睐。轮毂作为汽车的主要组成部件，其轻量化是汽车节能减排的有效途径。镁合金具有高的比强度和比刚度，减震性能优异，降噪效果良好，而且具有优异的铸造性能，这些优点使得镁合金在轮毂轻量化方面具有广阔的应用前景。

但是，镁合金具有非常活泼的化学和电化学特性，而且在实际应用中不可避免与铝、钢、铜等常用金属接触,镁合金会发生严重的电偶腐蚀，加速零部件的腐蚀破坏，这成为镁合金零部件应用于汽车工业的一个主要障碍，汽车轮毂服役环境比较恶劣,这使得其电偶腐蚀的问题更加凸显。

有限差分法、有限元法和边界元法等数值仿真方法在电偶腐蚀仿真研究中的应用越来越广泛，研究发现,边界元数值仿真在电偶腐蚀电流密度的预测上应用前景较好。

通过试验和边界元数值仿真的方法研究了几何因素对AZ91D镁合金和钢发生电偶腐蚀的影响，验证了数值仿真研究电偶腐蚀过程的有效性，应用边界元方法研究了铝合金垫片对镁合金和碳钢电偶对电偶腐蚀的影响，评估了应用分段非线性边界模型预测阴极保护和电偶腐蚀的可行性，应用数值方法模拟研究了镁合金在NaCI溶液中的微区电偶腐蚀行为，并通过试验验证了此方法可以对镁合金的电化学腐蚀行为进行较好的预测和判断。

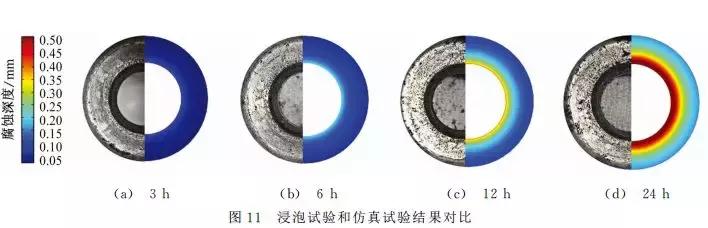

本工作针对镁合金轮毂与其钢质紧固螺栓接触发生电偶腐蚀这一问题，应用数值仿真的方法研究了螺栓沉孔几何因素对电偶腐蚀的影响，并通过全浸试验后电偶腐蚀区域与数值模型仿真预测电偶防腐蚀区域对比验证了采用边界元模型仿真来预测构件电偶腐蚀区域的有效性，以期为后续镁合金轮毂螺栓连接的电偶腐蚀行为研究提供参考。

镁合金轮毂－螺栓连接电偶腐蚀仿真模型

1.1 物理模型

图1为镁合金轮毂螺栓连接的三维简化模型示意图。由图1可见：当轮毂的螺栓沉孔中积存电解质时，由于镁合金和钢质紧固螺栓直接接触，而且通过电解质环境构成回路，会形成腐蚀原电池,造成镁合金轮毂腐蚀加速。

图１轮毂－螺栓连接的模型

选用3.5%(质量分数，下同)NaCl溶液作为电解质溶液，为了进一步简化模拟，采用理想的二维轴对称模型代替三维模型,简化方法如图2所示，选取abcd区域为研究对象，阴极边界简化为螺栓头部在垂直方向的投影线段，dc段长度为螺栓沉孔深度H，bc段长度为螺栓沉孔半径R。

图２三维模型简化方法示意图

二维轴对称模型网格划分图如图3所示，对电解质区域进行网格划分，由于阳极腐蚀时发生电化学溶解，为了准确模拟阳极腐蚀深度，在边界处采用较密的网格划分。

图３二维轴对称模型网格划分图

1.2 数学模型

为了使所建立的模型准确模拟腐蚀性为以及研究几何因素对电偶腐蚀的影响，建立数学模型，模拟AE44镁合金轮毂与MS钢制紧固螺栓连接在3.5%的NACI溶液中的电偶腐蚀行为。

1.2.1 边界条件

求解电偶腐蚀过程模型时，电极表面的边界条件为求解腐蚀速率的关键，要求通过数值方法描述电极材料工作时电流密度与电位之间的极化关系作为电极表面的边界条件。采用 Tafel方程描述这一关系，AE44镁合金和MS低碳钢的极化曲线参考DESHPANDE的的测量结果，极化动力学参数列于表中。

阳极表面边界条件为：-σ?nφ=fa(φ）

式中：σ为电解质溶液电导率（S/M）；fa(φ）为阳极电流密度（A/m2），通过阳极Tafel公式描述。

同理阴极表面边界条件为：-σ?nφ=fc(φ）

其它边界应用绝缘边界条件为：?nφ=0

根据以上边界条件求解Laplace方程(2)，求得电极表面各节点处的电位和电流密度分布。本文运用COMSOL MultiPhysics中的任意拉格朗日欧拉(ALE)方法求解移动边界问题，通过求解方程(6)和(7)获得网格位移。

方程中，参考坐标系（Ｘ，Ｙ）固定不动，空间坐标系（ｘ，ｙ）根据具体的边界条件随时间而运动。阳极边界的移动速度（

）通过法拉第定律求得

式中：M为镁合金的摩尔质量(g/mol)；

z为电荷数；

ρ为镁合金密度(g/cm3 )；

n为阳极界面的法向矢量；

fa(q)为阳极电流密度(A/m2)。

本文假设阴极不发生腐蚀，即阴极边界的移动速度为零。

仿真结果与讨论

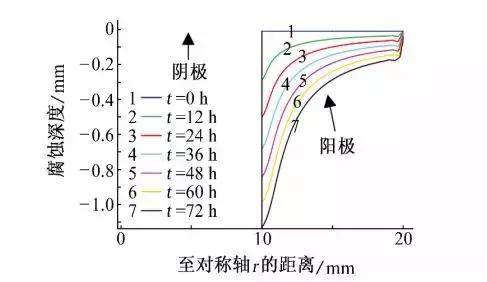

利用二维轴对称模型模拟研究室温下AE44镁合金-MS低碳钢电偶对在3.5%NaCl溶液中浸泡72 h，镁合金表面腐蚀深度随时间的变化如图4所示。其中，阴极边界宽度为10 mm，沉孔半径(R)为20mm，螺栓沉孔深度（H）为5mm。

图4 电偶对3.5%的NACI溶液中浸泡不同时间后，镁合金腐蚀深度随时间的变化曲线

浸泡72h后，镁合金表面距偶接位置越近，蚀坑越深，在阴阳极接触区域附近出现一圈很深的腐蚀坑，蚀坑深度大于1 mm，随着与接触位置距离增加，腐蚀速率变缓。在电偶腐蚀初期,腐蚀会迅速沿横向扩散，随着电偶腐蚀的进行，腐蚀主要沿垂直方向扩展，形成腐蚀坑。

2.1 螺栓沉孔深度对电偶腐蚀的影响

螺栓沉孔半径为20 mm，改变螺栓孔深度，室温下螺栓沉孔内充满3.5% NaCl溶液，浸泡偶对金属72h后，考察镁合金的腐蚀深度分布情况。

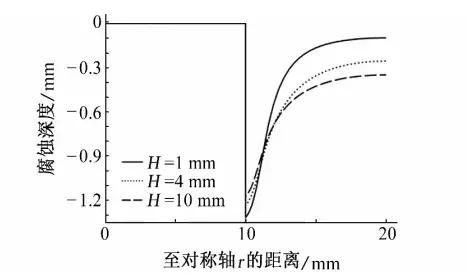

若不考虑沉孔侧壁的腐蚀，即假设模型中cd段绝缘，如图5所示：随着H的增加，在阴阳极接触位置的最大腐蚀深度由1.32mm减小到1.17mm，但与接触点距离超过1.5mm后，腐蚀深度随H的增大而增大。

图5不同H电偶对在3.5%NACI溶液中浸泡72h后，镁合金腐蚀深度随时间的变化曲线

这主要是由于当H减小时，沉孔内电解质溶液的厚度减小，溶液电阻增大，抑制电流流到远离接触位置的区域，从而造成电偶电流的分布不均匀，在远离阴阳极金属接触位置的阳极金属腐蚀深度随之减小；

另外，电解质溶液厚度越小，阴阳极金属接触位置附近溶液中的电位梯度增大，则带电离子运动的速率增加，电化学反应速率增加，造成接触位置附近的阳极金属腐蚀深度随之增大。当H增大，电偶电流的分布范围变广，腐蚀变得均匀。不同H时镁合金表面电偶电流密度的分布如图6所示。

图6 不同H电偶对在3.5%NACI溶液中浸泡72H后，镁合金阳极电流密度随时间的变化曲线

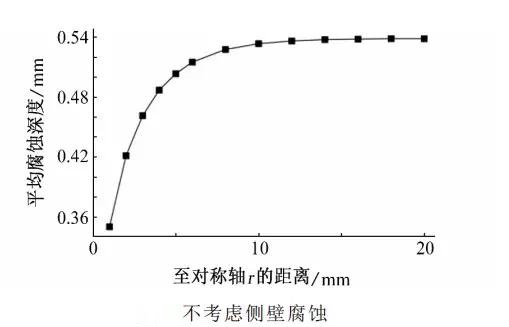

不考虑沉孔侧壁的腐蚀，镁合金平均腐蚀深度随H的变化如图7(a)所示，H小于10 mm时，随着沉孔深度增加，沉孔内电解质厚度增加，平均腐蚀深度增加；H大于10mm时，平均腐蚀深度变化不显著。

实际环境中，沉孔的侧壁作为阳极金属参与电偶腐蚀，将模型中的cd段设置为参与电偶腐蚀过程的阳极金属，随着H增加，电偶腐蚀的阴阳极面积比减小，电偶腐蚀程度会有所减弱。

图7

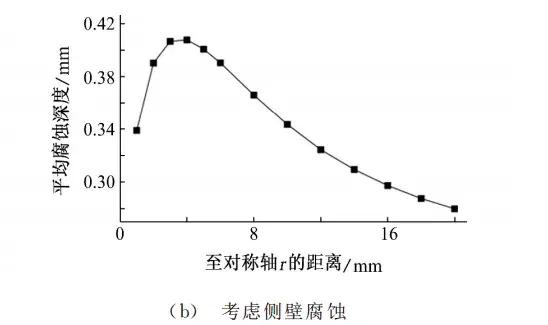

在电解质溶液厚度和阴阳极面积比的共同影响下，镁合金平均腐蚀深度随H的变化规律如图7(b)所示，H小于5 mm,H变化引起的电解质溶液厚度的变化是影响腐蚀平均深度的主要因素；H大于5 mm,电解质溶液厚度变化对平均腐蚀深度的影响不再明显，H变化引起的阴阳极面积比变化成为影响平均电偶腐蚀深度的主要因素。

2.2 沉头螺栓半径对电偶腐蚀的影响

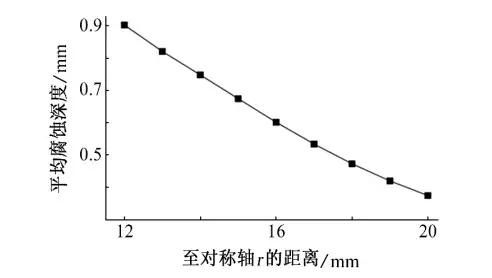

实际使用环境中，轮毂螺栓沉孔内积存的雨水、泥土等电解质的体积一定，不同沉孔半径(R)会造成积存电解质的厚度发生变化，同时也会改变电偶腐蚀偶对金属的阴阳极面积比，从而影响电偶腐蚀的严重程度。

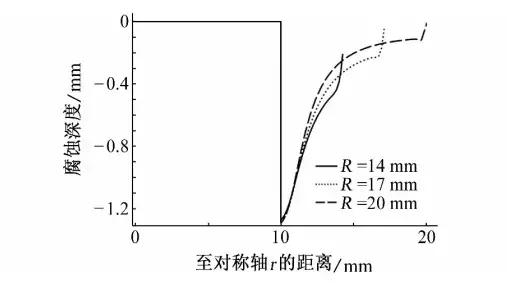

模拟研究室温下螺栓沉孔内积存恒定体积2000mm，3.5%NaCl溶液,浸泡偶对金属72h后，不同R对镁合金的腐蚀深度分布情况的影响，见图8。
